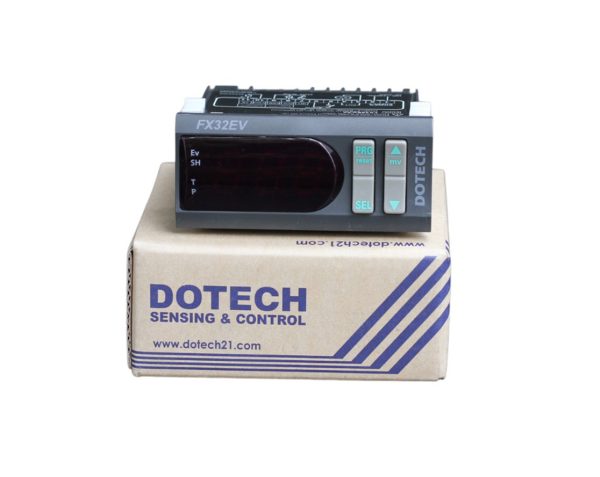

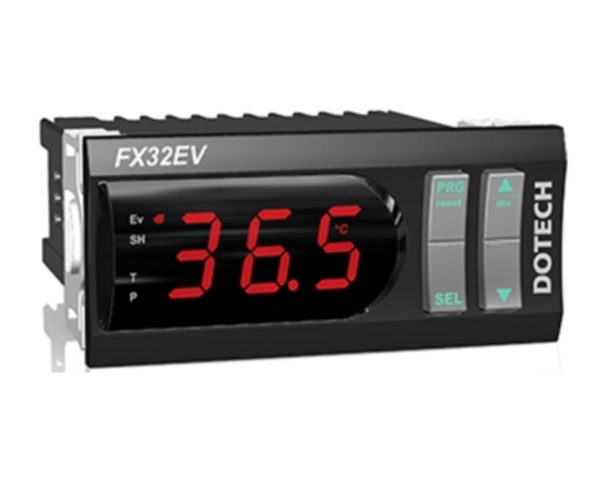

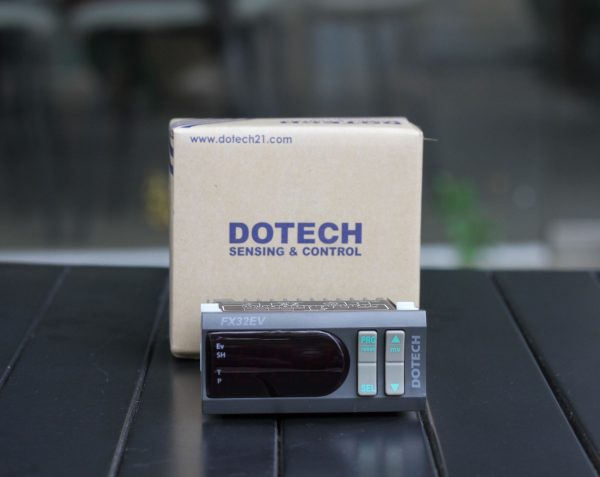

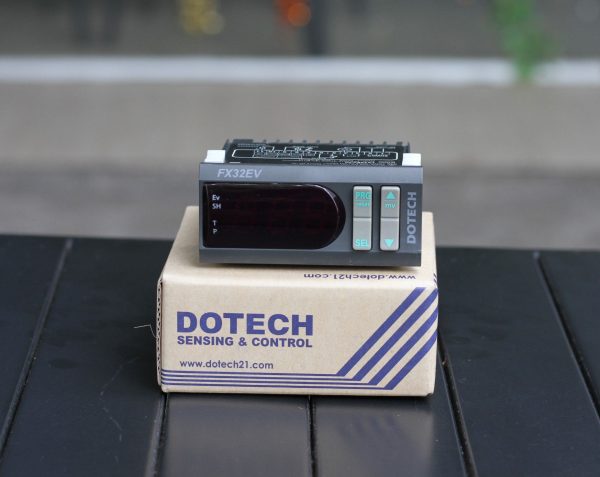

Bộ điều khiển tiết lưu điện tử Dotech FX32EV-00 là bộ điều khiển nhiệt độ giao tiếp thông minh được sử dụng để kiểm soát lượng ga lỏng phun vào dàn bay hơi.
Bộ điều khiển tiết lưu điện tử Dotech FX32EV-00 với 2 đầu vào cảm biến : cảm biến nhiệt độ và cảm biến áp suất.
Một ngõ ra điều khiển : EV ( Electronic Valve ” Van Tiết Lưu Điện Tử ” ) : Đóng mở van này.
Tính năng, đặc điểm:
Kiểm soát độ siêu nhiệt bằng PID
PWM ( Điều chế độ rộng xung ) & Kiểm soát tỷ lệ mở van
Ngõ ra tín hiệu tương tự ( 4 ~ 20 mA )
Thông số chuẩn:
- Kích thước 87(W) mm x 30(H) mm x 114(D) mm
- Nguồn cung cấp: 110 – 240 (VAC), 50/60Hz
- Tiêu thụ điện năng: Max 6VA
- Hiển thị : FND, KED ( hiển thị 0.1℃ )
- Kết nối: Vít ( tiết diện dây tương thích 1.5 mm2
- Ngõ vào: 1 cảm biến nhiệt độ / 1 cảm biến áp suất
- Ngõ ra: 1 relay ngõ ra đóng mở van tiết lưu điện tử ( 250VAC / 30Vdc / 5A )
- Nhiệt độ môi trường làm việc : -10 ℃ ~ 50 ℃, độ ẩm môi trường xung quanh: 90%.
- Nhiệt độ lưu trữ: -20 ℃ ~ 60 ℃

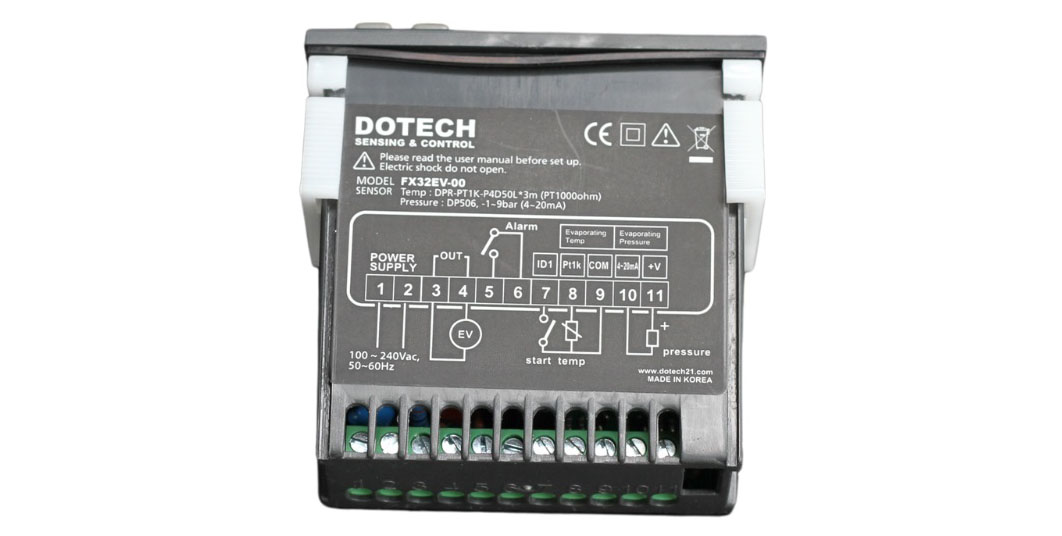

Sơ đồ kết nối:

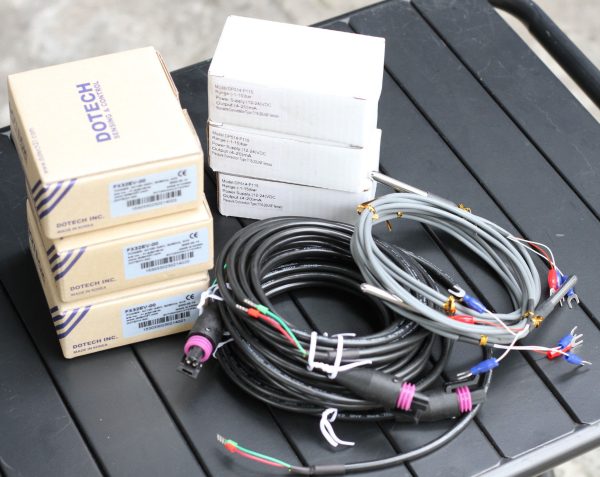

Phụ kiện kèm theo:

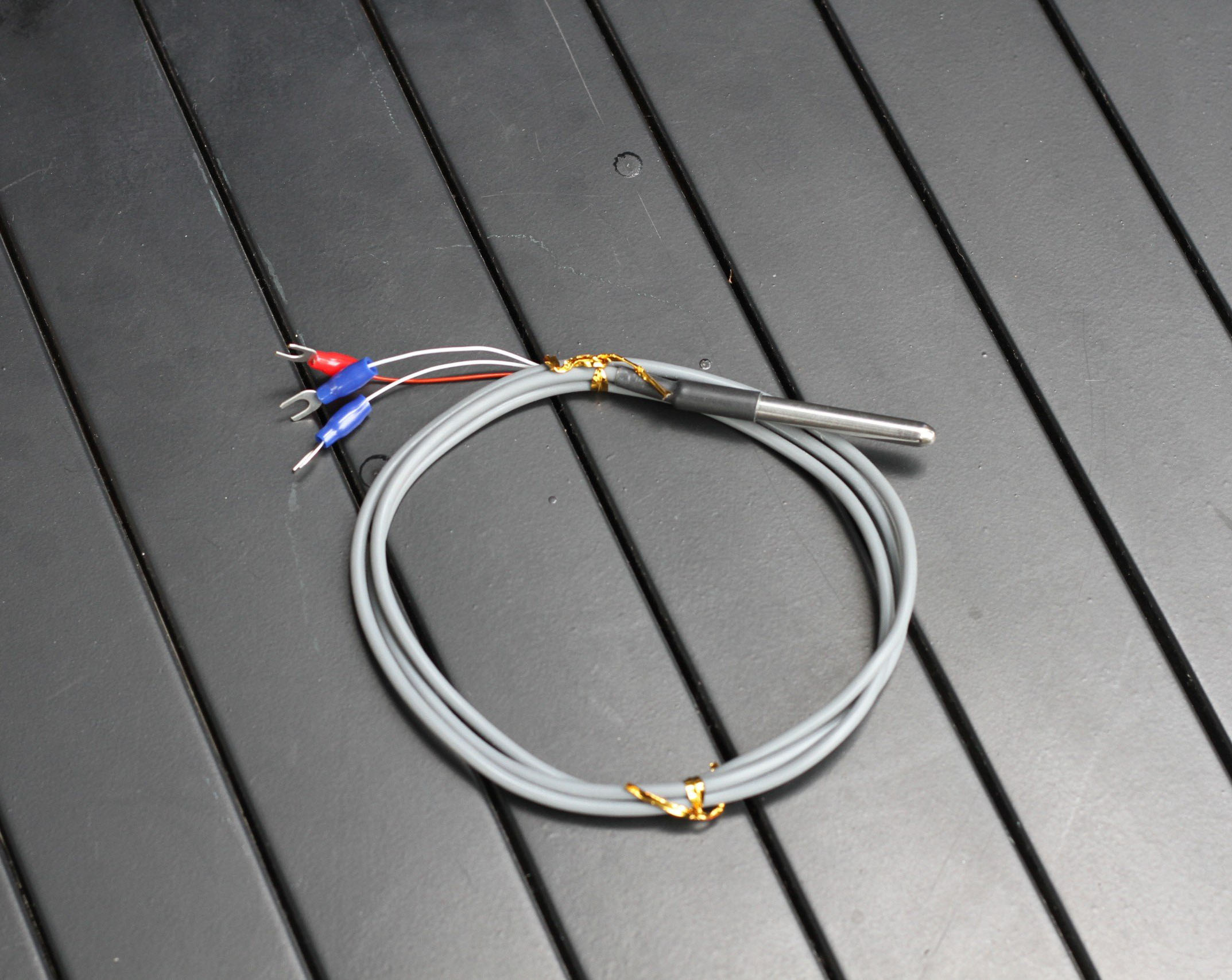

1.Đầu dò nhiệt độ model DPR-PT1K-P6D40L*1M
- Loại Pt 1000 Ohm
- Dải nhiệt độ -100 ℃ ~ 100 ℃
- Độ chính xác ±0.3℃
2.Đầu dò áp suất model DP514-P115
- Nguồn: DC12V ~ 24V
- Tín hiệu ngõ ra: 2 dây 4 ~ 20mA
- Độ bảo vệ:IP65
- Độ chính xác ±0.25%
- Nhiệt độ làm việc : -40 ℃ ~ 120 ℃
- Dải áp suất làm việc: 930A ( -1 ~ 9 bar ); 931A ( -1 ~ 15 bar ) & 933A ( 0 – 30 bar )
- Kết nối: 1 ( +V ), 2 ( out )
